混凝土抗冲磨试验机

混凝土抗冲磨试验机

更新时间: 2020-08-03
型    号: HKCM-2
报    价:


混凝土抗冲磨试验机是根据《DL/T5150-2001水工混凝土试验规程》及《SL352-2006水工混凝土试验规程》所规定的技术要求而设计的,利用旋转水流来冲击混凝土表面钢球,在预制混凝土表面形成钢球冲击磨损的试验,以测定各类混凝土表面抗水流冲击磨损的相对抗力。

HKCM-2混凝土抗冲磨试验机的详细资料:

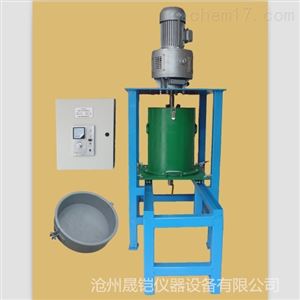

HKCM-2型混凝土抗冲磨试验机

一、概述

HKCM-2混凝土抗冲磨试验机测定仪是根据《水工混凝土试验规程SL352-2006》,《DL/T5150-2001水工混凝土试验规程》规定的技术要求设计的,利用旋转水流冲击钢球,在预制混凝土表面形成钢球冲击磨损的试验,以测定各类混凝土表面抗水流冲击磨损的能力。

二、主要技术参数

1. 试样尺寸:φ300×100mm

2. 试样容器筒尺寸:内径305mm±6mm,  高450mm±25mm

3. 电机搅拌转数:1200r/min

4. 钢球直径:φ12.7mm;φ19.1mm; φ25.4mm

5. 电源:AC 380V  50HZ

6. 功率: 1.5KW

7. 体积:1800 mm ×800mm ×500mm

8. 重量: 180kg

三、组成与试验原理:

    抗冲磨试验机由机架、电磁调速电机、滑轮工作台、试样容器、水流搅拌器、试验成型筒等组成。

    在电机工作情况下,通过电磁调速电机带动装有搅拌器的主轴旋转、搅拌器安装在试样容器中,试样表面放置不同规格的滚动钢球,搅拌器局部侵入水中,按照每分钟1200转的速度旋转搅动钢球,对试样产生摩擦磨损,以达到验证混凝土表面抗磨损的能力。

四、操作与维护:

  在检查试验机安装、控制正常后进行下列操作:

1. 事先利用试样成型模,预制试样,称量试件重量并编号备用。

2. 松开滑轮工作台上试验筒中心轴上螺丝,拉动滑轮工作台上试样容器筒到机架外面;松开容器筒周边8个固定螺钉,上抬,取下容器筒,将预制的试件放入托盘上,然后在放在试样容器筒内,拧紧钢筒8个不锈钢螺杆,拉动试样容器筒至固定位置上,插上两边插销固定。

3. 把钢球按照φ25.4mmX10个,φ19.1mmX35个,φ12.7mmX25个的比例,装在试样容器筒内试样的表面上。将搅拌器装在调速电机轴上拧紧。检查搅拌器下端面,距离更大的钢球表面约13-15mm左右。。

4. 在试样的容器筒内灌入清水,水面高度以淹没搅拌器上端面后,在略高处10-15毫米,合上分开的防水盖,按下锁扣。

5. 合上漏电保护开关,在合上调速控制器开关,启动电机,开始搅拌,把调速转到1200/分档,工作达到要求的磨损时间后,关闭电机停止试验。

6. 松开防水盖和搅拌器轴上的螺丝,拉动工作台到机架外打开试样容器筒底座下的防水开关,放水完成后,松开容器筒与底座的四个固定螺杆,卸下试样容器筒和试件,清洗并擦干现场设备及工具,称重计算磨损量。试验结束。

7. 机架和未进行表面处理的金属件,需经常涂抹防腐油。
