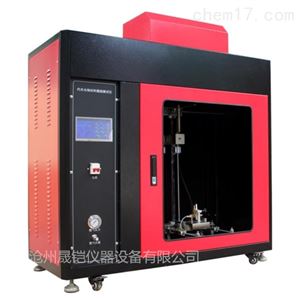

特种汽车内饰材料垂直燃烧试验仪

特种汽车内饰材料垂直燃烧试验仪

更新时间: 2020-11-11
型    号: QCC-1型
报    价:


QCC-1型特种汽车内饰材料垂直燃烧试验仪(触摸屏)
根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的,完全满足标准GB32086规定的技术要求,适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料,不适用用于有站立乘客的城市客车。操作维修方便,控制系统采用触摸屏人机交互界面,点火系统采用高压电子点火,安全省

QCC-1型特种汽车内饰材料垂直燃烧试验仪的详细资料:

QCC-1型特种汽车内饰材料垂直燃烧试验仪(触摸屏)

一、适用范围

根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的,完全满足标准GB32086规定的技术要求,适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料,不适用用于有站立乘客的城市客车。操作维修方便,控制系统采用触摸屏人机交互界面,点火系统采用高压电子点火,安全省力。

二、相关技术参数

1.PLC+触摸屏控制;

2.本生灯自动点火,施焰时间可任意设定;

3.T1/T2/T3记录时间9999S内;

4.时间计时器最小解析度:0.1S;

5.火焰施加时间可预设(自动计时);控制范围:0.1s-999.9s;计时精度0.1s,到达设定燃烧时间后,本生灯(燃烧器)自动退回;

6.试样固定架正面正对设备观察窗,便于观察试验进行和试样的燃烧情况;

7.通风橱:(冷轧板静电喷涂外箱);

8.本生灯(燃烧器)默认30°,可选择45°;

9.火焰高度:10-100mm连续可调;

10.电源:220VAC-15%~220VAC+10%500W(单相三线制)

11.试样夹具尺寸:框架高560 mm,由两根间距为150mm的平行杆连接组成,杆上有固定试样的固定针。固定针直径不大于2mm,长度至少27mm。为将试样固定在固定针上,并离框架有一段距离,需在固定针附近安装直径为2mm,高度至少为20mm的定位柱。

12.压板:U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性,用适当材料制成、尺寸相当于试样固定架尺寸,厚度为1.0mm±0.1mm。在压板的左右两侧钻出直径大约为4mm的12个圆孔,圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离(见附图1)

13.燃气灯:燃气灯在试样前下方,位于通过试样的垂直中心线与试样表面呈垂直状态的平面内,燃气灯中心轴向上倾斜,与试样所在平面成30°角,燃气灯顶部和试样下边缘的距离为20mm,示意图如图2所示。燃气灯垂直放置时点燃燃气灯,调节火焰高度至40mm±2mm,该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03 0mm。

14.燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气(注:气源和链接头用户自备

15.照明:LED射灯20W×2

16.触摸显示屏相关参数:

17.尺寸:7寸有效显示尺寸长15.4cm宽8.59cm;

18.分辨率:800*480

19.通讯接口RS232、3.3V CMOS或TTL、串口方式

20.储存容量:1G

21.采用纯硬件FPGA驱动显示,“零”启动时间,上电即可运行

22.采用M3+FPGA架构,M3负责指令解析,FPGA专注TFT显示,主控制器均采用低能耗处理器,自动进入节能模式

三、适用标准:

设计标准:GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》

符合:欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部分

 QCC-1型特种汽车内饰材料垂直燃烧试验仪(触摸屏)
